海拔测试试验箱技术方案

文章出处 : 技术知识 文章编辑 : 环仪仪器 阅读量 : 发表时间 : 2024-09-18

【背景技术】

海拔测试试验箱也叫低气压高低温试验箱,是化学、物理、生物等实验室常用的一种设备,随着工业的快速发展,高精端的产品越来越多,而这些工业产品的选材都需要经过严格的实际测试,性能参数达标后才能被应用,所以低气压高低温试验箱应用越来越广泛。


【试验原理】

通过试验箱设置的高低温的急剧变化及低气压或真空状态的控制,检验产品的性能指标,在试验前应测试其密封性能,即在不加物料的情况下,加热及不加热的条件下,使箱内真空度达到额定真空度后停止抽空,观察其真空度的保持时间。

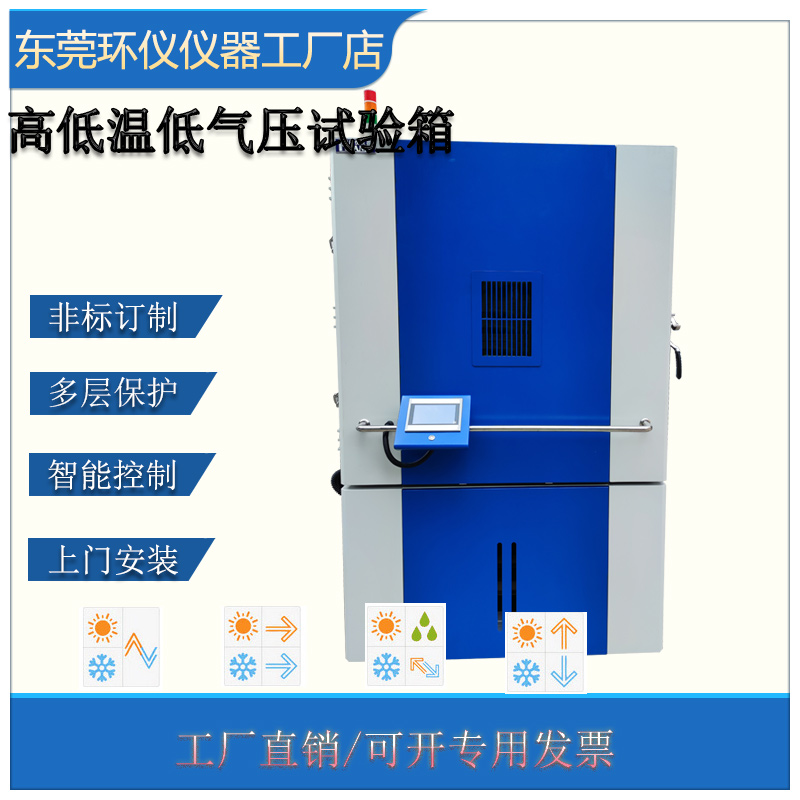

海拔测试试验箱技术方案(图1)


【方案内容】

解决海拔测试试验箱在开关门时,不可高度密封的问题。


【方案设计】

环仪仪器


【方案实施】

海拔测试试验箱,包括箱体、真空系统和控制系统,真空系统与控制系统连接,箱体内部上端设有真空室,真空系统通过真空阀门与真空室连接。


真空室内设有压力传感器,压力传感器与控制系统连接,真空系统采用毛细管节流,密封条设有负拔模角度。箱体前侧设有把手。把手上设有固定座,固定座与把手滑动连接,固定座上设有显示屏。固定座包括上固定板和下固定板,上固定板和下固定板为同一个圆的两个劣弧且二者通过螺纹连接。

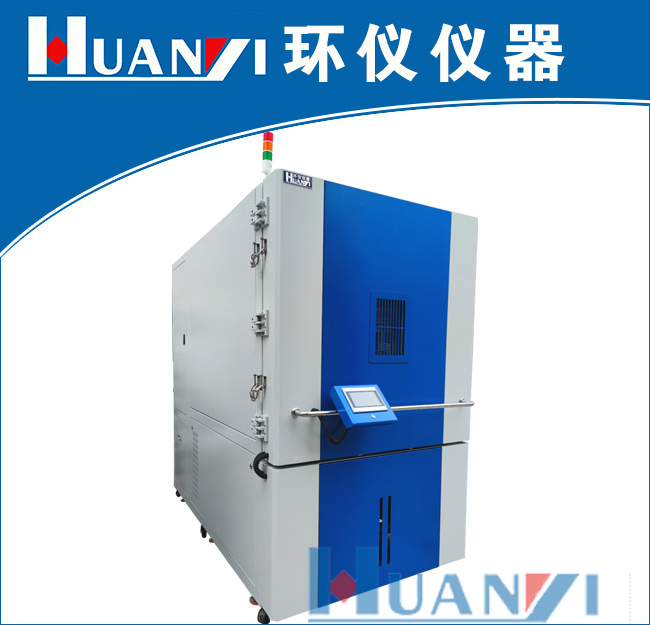

海拔测试试验箱技术方案(图2)


【方案优势】

1、本实用新型在箱体与箱门之间设置密封条,而且箱门相对箱体可前后滑动连接,进一步提升密封条与箱体的贴合性,从而保证密封性,结构简单,效果稳定可靠;


2、密封条设置拔模斜度,可提升密封强度;


3、固定座分为上下两部分采用螺纹连接,方便安装和固锁,而且可以任意调整倾斜角度,进而调整显示屏的角度,提升操作的便利性。


环仪仪器会不断收集用户的使用效果反馈,不断改进产品设计,让测试试验箱使用更方便。如想获取更多技术方案,可以咨询“环仪仪器”相关技术人员。
